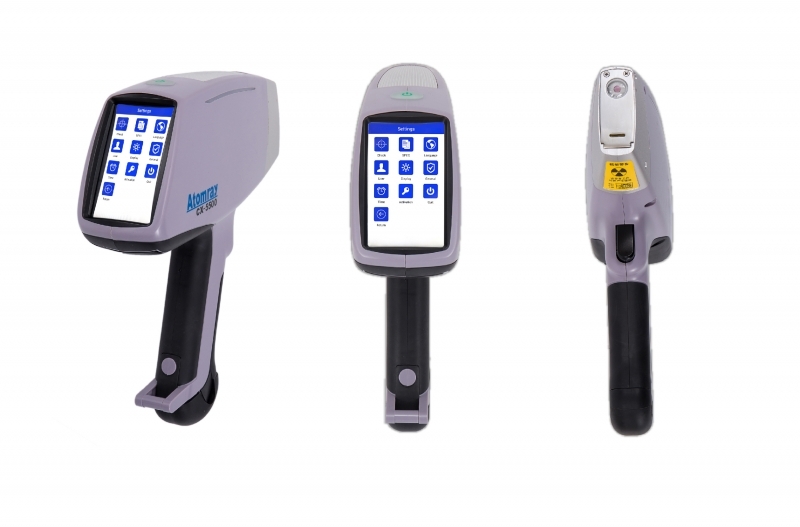

AtomrayCX-5500(H)X荧光光谱仪合金手持式光谱仪

所属分类:

产品概述
技术参数
应用领域
文档下载

性能特点

1、仪器体积更小、重量更轻,方便携带;

2、X-射线管、高压发生器及半导体检测器(SDD)核心单元采用Peltier恒温冷却系统,结合数字多道处理技术,保证核心单元的寿命及仪器测量精度不受外界温度的变化及长时间连续测量的影响。X射线管辐射剂量小,寿命长。

3、所测元素分析范围为:检测下限~100%,不分基体一键测试;配备高温测试配件,可对温度可达430℃的高温样品进行检测。

4、具有机内自动诊断和故障报告功能,同时能实现机内自校准,无需外部标样。具有USB口、蓝牙、数据线等直接进行数据传输。

5、操作密码保护,防止非授权人员使用;仪器断电或故障时,快门自动关闭;快门打开或X射线管工作时的测量过程中,仪器四周LED指示灯闪烁,保证使用安全。

2、高速处理芯片,先进的算法和高效的软件相配合,使得仪器分析速度更快;

5、工业触摸屏,在野外强光下依然清晰可见,同时免除野外特殊环境脱手套操作的危险性。

6、机身采用防滑耐磨流线型设计,十分轻盈,便于携带和运输,同时集成了最前沿的科研创新,包括:全新高速数字多道技术,全新牌号库鉴定系统, Super-FP算法,使得CX-5500(H)不仅测量速度更快,测量准确性更高,测量一致性更强。

7、 具有MSBUS总线的智能电池、实时监控电池、备用电池可直接查看电池剩余容量

8、仪器不工作时待机,拿起时恢复,降低仪器功耗,延长仪器工作时间;此外CX-5500(H)的重力感应能力使得仪器不小心跌落时,自动关机,提供仪器使用的安全性, 当温度湿度超出应用范围时,会自动警报。

9、可根据海拔高度自动调节气压因子,自适应高原反应而做出压力模型参数调整。轻元素激发效果相比提高40%,稀土类元素激发效果相比提高30%,

10、支持仪器电池热插拔,可在工作状态下更换电池,无需关机

11、用户可自定义创建专业报告:包括公司标志、公司地址、检测结果、光谱谱图及其他样品信息(如产品描述、产地、批号等)

12、内置DoubleBeam ™技术自动感知仪器前方有无样品,提高射线的安全性和防护等级。且自动根据外部环境亮度调节显示器亮度。

13、可将设备联入互联网,可远程对仪器进行设置及检修

14、可结合内置的GPS经纬度数据及海拔高度数据,通过导入第三方GIS分析软件,构建元素含量地理三维分布图,快速评估出矿产储量或地质环境灾害区域

15、CX-5500(H)内置的全新净强度拟合算法,优化了光谱解析过程,使得CX-5500(H)拥有与实验室大型设备相媲美的极低检出限。

16、CX-5500(H)内置的Ultrashort光路设计,在无需充氮情况下,显著提高轻元素Mg、Al、Si、S、P激发效果。

17、内置的全方位环境感应系统。使得CX-5500(H)能够实时感知周围环境变化,并自动做出参数调整,以适用高低温、粉尘、阴暗潮湿等极端条件下精准的元素分析。





应用特征

1. 性能卓越:

元素符号中英显示,精度高,速度快,接近实验室级的分析水平,可直观显示合金牌号和元素百分比含量(元素可达到小数点后三位)及ppm含量。

2. 一键式操作:

整个分析过程仅需数秒便可完成,合金牌号鉴别只需1-2秒钟,操作简单,即使非技术人员也可轻松掌握。

3. 无损检测(NDT):

不损害、不影响被检测样品使用性能,整个测试过程无任何损伤。

4. 分析软件:

专业管理分析软件可以让您轻松设置安全用户口令,定制化、个性化及附有公司LOGO的分析报告,轻松实现对仪器的远程操控;用户可编辑合金牌号库、添加合金牌号及企业自定义牌号;自动校准、诊断仪器故障;可通过互联网实现软件升级。

5. 废旧回收及分拣:

废旧金属的回收、再利用,繁杂多样的合金种类及材质,进行现场分析检测分拣。为购销双方在交易时作出迅速可靠的判定。铁合金、铜合金、铝合金、铜铁合金、铅锡合金、混杂合金等金属成分的定量分析以及现场的快速材料鉴定和分拣。

6. 应用领域及安全、标准:

合金材料鉴别(PMI) 来料检验;库存材料管理;安装材料复检,预防在石化建设,金属冶炼,压力容器,电力电站,石油化工,精细化工,制药,航空航天等行业中,混料或使用不合格的材料会产生严重的安全事故。适应ANTM、中国国家标准(GB)、UNS、电力行业标准(DL)、API、JIS、GMP、TSG、机械行业标准(JB)等行业及标准。

7. 质量控制与质量保证(QC/QA)及有效防错(PKKA-YOKE):

在金属加工制造行业中,材料(原料)、半成品、成品的质量控制与质量保证(QC/QA)及有效防错(PKKA-YOKE)是必不可少的,混料或使用不合格材料必给企业带来损失。小型金属材料加工厂到大型飞机制造商的各种制造业。

8数据处理与企业资源计划(ERP):

USB、WIFI、无线蓝牙等多种方式进行数据传输,文件可采用EXCEL,PDF等格式,用户可自定义创建测试报告:包括公司标志、公司地址、检测结果、光谱谱图及其他样品信息(如产品描述、产地、批号等);可提供云数据服务。企业资源计划(ERP)生产资源计划管理。

售后服务

1.质量保证:


CX-5500(H)手持式光谱仪使用最上等的材料和头等工艺制成,全新,未曾使用,并完全符合本合同规定的质量。货品质量保证期为十二个月,从货物(调试)最终验收日起算。

2.技术培圳:

CX-5500(H)手持式光谱仪产品的操作方法

CX-5500(H)手持式光谱仪产品的保养方法

3.售后服务:

多年来,公司在全球售出了众多的XRF分析仪器,为了更好的提供技术支持与维护。

1.服务项目

(A):为其全球范围内的产品提供售后服务。

(B):为其全球范围内的产品主机提供壹年的保修期。

(C):为X射线管(X-tube),探测器(Detector)提供壹年的保修期。

(D):所有维修过的仪器在更换部件后同部件问题提供壹年的续保期。

2.下述物理性损坏不保修。

(A):仪器承受很大的冲击力导致机器内部的冲击传感器由白色变成红色;

(B):detector破损;

(C):PDA破损;

(D):仪器外壳破损;

(E):附件丢失;

(F):部件丢失;

(G):仪器进水;

3.如果仪器出现问题,不能正常操作,客户可拨打售后服热线进行维修;  维修方法如下:

(A):网络维修:客户如果在国外或偏远地区可进行网络维修。

(B):电话维修:客户打电话时尽可能的把不能操作的问题讲清楚,我公司技术人员可针对问题在电话里进行引导操作维修。

4.保外保修:保修期过后,客户均可享受终身维护的服务。

5.保外优惠:维护过的客户,在下一次维护时可享受配件优惠。



技术参数及规格

重量

1.6Kg(配置电池)

外形尺寸

254 mm×280mm×79 mm

环境温度

-30℃~+50℃。

放射激发源

高性能微型X射线光管,银靶材,管电压45kV,管电流0~100uA。匹配功率1.8W,降低了辐射量保障使用安全。

探测器

基于GOLDD技术高性能SDD探测器

检测范围

(Mg)到铀(U)之间的所有元素

语言

操作语言包括中文、英语在内的多国语言

电子系统

533 MHz ARM 11 CPU300MHz 专用 DSP80 MHz ASICS DSP特定用途信号处理器4096 channel MCA128MB用户内部储存的整体配置

显示屏

工业触摸屏,屏幕尺寸:4.3"

标准合金分析范围

快速识别的31种常见合金元素

数据存储

数据存储:内部存储≥10000次检测数据(含光谱图)

数据传输

仪器配有标准USB、及无线蓝牙数据接口,可直以接定制报告格式和EXCEL格式下载测量数据及其X-Ray谱图。

数据打印

数据使用NITON 的标准NDT电脑软件套件,可以对分析仪器进行定制、设置权限、生成报告和打印分析证书。

散热性

仪器配有专用的T型槽式散热装置,提高仪器散热性能,无需频繁等待探测器冷却。

定位系统

可结合内置的GPS经纬度数据及海拔高度数据,通过导入第三方GIS分析软件,构建元素含量地理三维分布图,快速评估出矿产储量或地质环境灾害区域。

光路系统

Ultrashort™光路设计,内置气压传感,根据海拔高度自动调节气压因子,轻元素激发效果相比提高40%,稀土类元素激发效果相比提高30%。

辐射安全性

符合国家环保安全要求;在仪器工作时仪器自带警示灯闪烁提示;仪器具有空打保护功能,防止误操作对人员危害。

被测样品的尺寸

线材直径1mm以上、小口径管材外径2mm以上。材料(表面)状态是平面、曲面、粗糙表面、粉末、粘土状等都可以准确测量。

合金牌号鉴别与

成分分析模式

数据库内置400种以上合金牌号,可实现对低合金钢、不锈钢、工具钢、镍合金、铜合金、铝合金、钴合金、钛合金等合金的牌号的鉴定和元素的准确测量。同时用户可以自行编辑合金牌号库和添加合金牌号。

感应系统

内置的功耗感应器,可使仪器不工作时待机,拿起时恢复,降低仪器功耗,延长仪器工作时间。

重力感应,当仪器不小心跌落时,自动关机,提供仪器使用的安全性

温湿度监控,当温度湿度超出应用范围时,会自动警报。

内置全方位环境感应系统。能够实时智能感知周围环境变化,并自动做出参数调整,如自适应高原反应而做出压力模型参数调整。

可选配功能及附件

CX-5500(H)便携式测试支架

皮套,可提供数据云服务,数据可自动上传到云服务端,数据永不丢失,结合第三方软件可导入ERP系统、仓储管理系统等

电池

具有MSBUS总线的智能电池、实时监控电池、备用电池可直接查看电池剩余容量,电池符合航空危险品运输条例,电池符合FCC认证、CE认证,UN认证

单个电池可持续工作8小时

支持仪器电池热插拔,可在工作状态下更换电池,无需关机。

符合标准

电池:CE认证;外壳:ROHS检测;整机生产:ISO9001认证;检测数据:国家计量技术监督部门校准证书


仪器成套性配置:

序号

品名

规格

单位

数量

备注

1

仪器主机

CX-5500(H)

1

2

装机程序

合金专用测试软件

1

带密码锁

3

手提箱

防水、防尘、防震

1

4

电池充电器

AC110/220伏

1

5

主机电源适配器

AC110/220伏

1

6

触摸笔

1

7

电源线

Power Cord

1

8

锂电池

7.2V,6.8Ah,49Wh

2

6芯

9

USB线

1

10

标准校准块

316SS

1

11

标准样品材质报告单

316SS

1

12

操作手册

1

13

清洁布

1

14

安全绳

1

15

检测口防尘薄膜

2



用途及应用领域

l 用于现场,无损,快速,准确分析检测合金元素和合金牌号的识别

l 金属鉴定/废旧金属分拣

l QA/QC管理中的金属生产,加工及制造铸造等

l 医药及生物医学

l 正极材料的鉴定,石油炼制和石化行业

l 火力发电厂、水力发电厂、核电厂

l 原材料精确的元素成分分析及PMI鉴别,满足生产需要,确保过程设备材质安全

四、分析元素及模式

CX-5500(H)的分析模式与元素

标准配置模式分析范围,如有特殊元素,可额外添加

CX-5500(H)

合金检测模式:Mg—U;Ti,V,Cr,Mn,Fe,Co,Ni,Cu,Zn,Se,Zr,Nb,Mo,Pd,Ag,Cd,Sn,Sb,Hf,Ta,W,Re,Au,Pb,Bi, Mg, Al, Si, P, S, Ru等31个元素;

贵金属检测模式:Fe,Co,Ni,Cu,Zn,Se,Ru,Rh,Pd,Ag,Cd,In,Ir,Pt, Au,Pb等16个以上元素。


五、可分析的合金家族

l 铁基合金系列(不锈钢、铬/钼合金钢、低合金钢、工具钢、无缝钢)

l 镍基合金系列(镍合金、镍/钴超合金)

l 钴基合金系列

l 钛基合金系列

l 铜基合金系列(青铜、黄铜、铜镍合金等)

l 高温合金(钼钨合金

l 铝基合金

l 锌合金

l 镁合金

l 钨合金

配置的Super-FP算法无需切换模式即可准确分析出金属元素含量及材质!


CX-5500(H)手持式合金分析仪(XRF)是锅炉、容器、管道、制造等高温高压行业对生产过程中进行材料可靠性鉴别(PMI)的重要手段。在钢铁冶炼、有色金属、航空航天、武器制造、潜艇船舶等军、民国家重点工程行业的生产过程中对金属材料进行识别。在石化精炼、精细化工、制药、电力电站、航空航天等工程安装施工过程中对金属材料进行识别从而确保设备验收、材料验收,达到工程指定要求。是废旧金属回收再利用行业中进行金属识别的有力工具。

CX-5500(H)广泛应用于质量控制、材料分类、合金鉴别、安全防范、事故调查等现场应用情景中,合金牌号鉴别、金属成分快速分析,解决工业化最基础的原材料分析难题,CX-5500(H)手持式合金分析仪集成了最前沿的科研创新,是生产过程中对金属材料进行识别的有力工具。同时用户可根据自身需求,打造专属个性化分析系统。

内置工厂牌号库包含400种合金牌号,此外内置包括模具、电力、石油化工等特殊行业专业牌号库,解决特种行业应用时各个国家牌号换算问题,此外内置两个扩展用户自定义扩容合金牌号库,能同时分析的合金多达600多种,能分析超过一万种合金材料。
