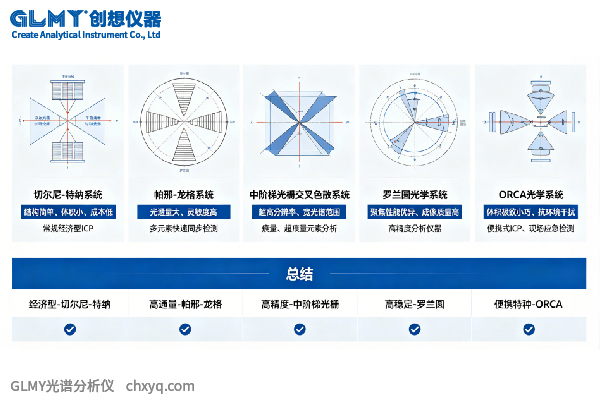

根据色散分光结构、光路布局差异，目前行业内主流ICP光学系统可分为四大类，分别为切尔尼-特纳系统、帕邢-龙格系统、中阶梯光栅交叉色散系统、罗兰圆光学系统，此外还有小众专用ORCA光学系统，各类系统技术特点、适用场景差异显著。

切尔尼-特纳（Czerny-Turner）光学系统

结构原理

采用对称式平面光栅分光结构，由两块凹面反射镜、一块平面衍射光栅组成。入射光经准直镜转为平行光，投射至光栅完成色散，再通过聚焦镜将单色光汇聚至检测器，属于经典的单色器光路结构。

技术优缺点

优点：光路结构简洁、制造成本低、调试维护简单，杂散光抑制效果优异，中长波段光谱稳定性强；缺点：多为单通道扫描检测，无法实现全谱同步采集，分析速度慢，光栅转动易产生机械漂移，分辨率中等，短波检测性能偏弱。

适用场景

多用于经济型入门级ICP仪器，适配常规水质、土壤、大宗金属等常量、半微量元素检测，适合预算有限、检测通量较低的常规实验室。

主流ICP光谱仪光学系统类型盘点及技术解析

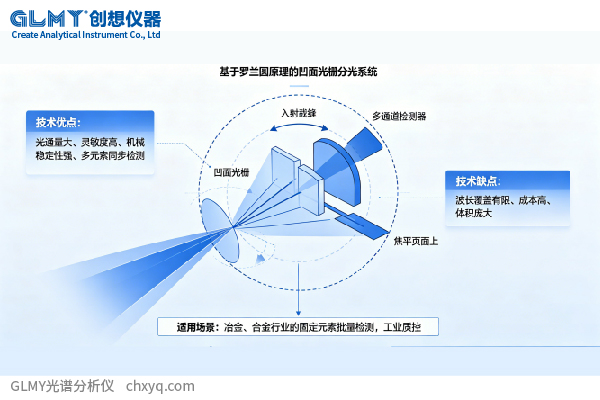

帕邢-龙格（Paschen-Runge）光学系统

结构原理

基于罗兰圆原理衍生的凹面光栅分光系统，光栅、入射狭缝、检测焦面共同排布在同一罗兰圆上。光束无需复杂反射，经凹面光栅一次色散直接聚焦至焦平面，多通道检测器固定在对应谱线位置。

技术优缺点

优点：光通量大、检测灵敏度高，无移动光学部件，机械稳定性极强，谱线重复性好，可实现多元素同步检测；缺点：波长覆盖范围有限，凹面光栅定制成本高，体积庞大，全波段分辨率不均匀，紫外波段检测存在短板。

适用场景

传统多通道直读ICP专用系统，常用于冶金、合金行业固定元素批量检测，适合工业质控、连续生产监测场景。

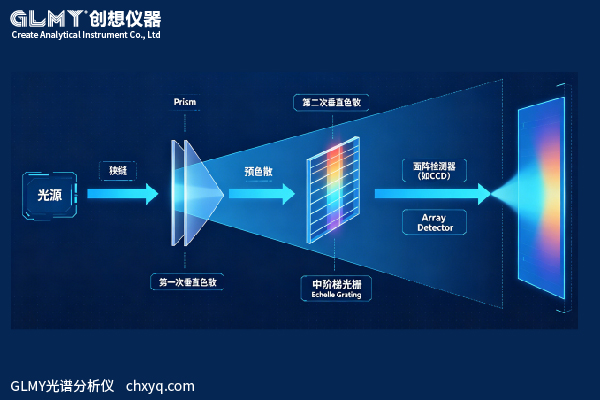

中阶梯光栅+棱镜交叉色散系统（现代主流）

结构原理

当前商用高端ICP的主流光学方案，采用中阶梯光栅+色散棱镜二维交叉色散结构。光栅完成波长一级色散，棱镜垂直方向拆分光谱级次，最终在二维检测器上形成平面光谱点阵，搭配固定光路无移动部件。

技术优缺点

优点：光谱分辨率极高，全波段（165~900nm）均匀高精度分光，紫外、可见、近红外波段检测性能均衡；光路紧凑体积小，全谱同步采集，分析速度快，适配复杂基体样品；缺点：光学加工精度要求极高，设备造价昂贵，调试难度大。

适用场景

通用型高端科研、检测机构仪器，适配环境重金属、食品痕量元素、半导体高纯材料、地质矿石等复杂样品多元素精准检测，是目前市场普及率最高的光学系统。

主流ICP光谱仪光学系统类型盘点及技术解析

罗兰圆一体式光学系统（新型极简光路）

结构原理

优化升级的罗兰圆光路，取消多余反射镜片，采用一次分光直连检测结构。等离子体采光后直接进入凹面光栅，单次色散聚焦至检测器，大幅减少光路反射次数。

技术优缺点

优点：光强损耗极低（传统光路单次反射损耗15%光强，该结构无多余损耗），光谱信噪比优异，抗干扰能力强，运行功耗低、稳定性高；缺点：光栅定制难度大，波长拓展灵活性一般。

适用场景

新型便携式、低功耗ICP仪器，适配野外现场检测、实验室常规痕量分析，兼顾性能与成本。

主流ICP光谱仪光学系统类型盘点及技术解析

小众专用：ORCA优化凹面光栅光学系统

该系统为斯派克（SPECTRO）专属定制光学结构，采用曲面镜搭配优化凹面光栅阵列，聚焦平面搭载线性检测器。核心优势在于全波段分辨率均匀、光通量稳定、长期漂移极低，抗环境干扰能力极强，多用于高端高精度痕量检测仪器，缺点是专利垄断、设备采购及维护成本极高。
