简述直读光谱仪器光栅

发布时间:2020-06-29 13:40:32         点击:2935

       光栅是作为直读光谱仪中的分光系统而存在的,这个其实之前就有讲过,那光栅是什么样子的呢?

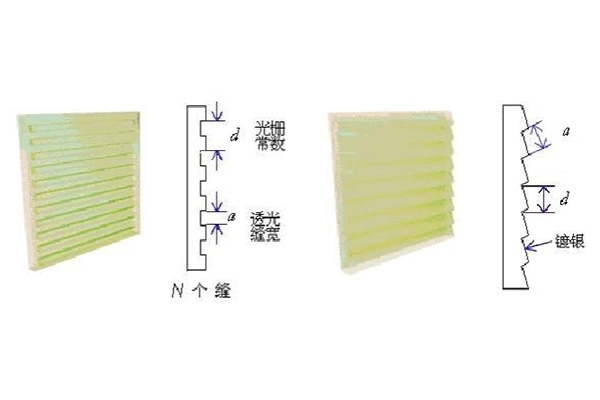

       一般说来,任何一种具有空间周期性的衍屏的光学元件都可以称为光栅,如果在一块镀铝的光学玻璃毛胚上刻划一系列等宽,等距而平行的狭缝就是透射光栅。如在一块镀铝的光学玻璃毛胚上刻出一系列剖面结构象锯齿形状,等距而平行的刻线这就是一块反射光栅。

       现代光栅是一系列刻划在铝膜上的平行性很好的划痕的总和,为了加强铝膜与玻璃板的结构的结合力,在它们之间镀一层铬膜或钛膜。在光学光谱区采用光栅刻划密度为0.5- 2400条/毫米。目前大量采用的600条/毫米,1200条/毫米,2400条/毫米。

       为了保持划痕间距d无变化,因此对衍射光栅的刻划条件要求很严。经验证明,对光栅刻划室的温度要求保持0.01-0.0313变化范围,光栅刻划机工作台的水平振动不超过1-3微米,光栅刻划室应该清洁,要避免通风带来的灰尘,光栅刻划室的相对湿度不应超过60一70%。光栅毛胚大多应有学玻璃和熔融石英研磨制成。

光栅刻线

光栅刻线

       毛胚应该加工得很好,其表面形状和局部误差要求甚严。任何表面误差将使衍射光束的波前发生变形,从而影响成象质量和强度分布。

       为了提高真空紫外区反射率,铝膜上还镀上一层氟化镁。

       制造光栅的方法有机械刻划,光电刻划,复制方法和全息照相刻划四种。
