光电直读光谱仪是由什么组成的?

发布时间:2021-03-23 08:45:17         点击:174

       光电直读光谱仪被广泛的使用,如今在生产建设中已经占有非常重要的地位,它其实是由以下几个部分组成。

       组成

       光源部分、聚光部分、分光部分和测光部分共同构成了光电直读光谱仪。试样通过光源部分的激发发光。聚光部分是聚集发出的光往分光部分导入。分光部分是将光色散成各元素的谱线。测光部分是用光电法对各元素的谱线强度进行测量并且指示、记录下来,或是将其测光读数换算成为元素质量分数表示出来。

       1.分光器

       入射狭缝、分光元件和出射狭缝系统共同组成分光器,进入入射系统的光,通过分光元件分光,通过出射狭缝系统来对各元素的谱线进行选择。因为铁的谱线很多,所以建议使用大色散的分光元件。按照分光器内部是在真空下还是在非真空下使用,能够分成真空型和非真空型两大类。

       2.测光装置(光电倍增管为例)

       由光电倍增管、积分单元、记录器或指示器等共同组成测光装置各自接收的从出射狭缝来的光通过内标线和分析线的光电倍增管变成电流,再分别向积分电容充电。

       3.真空型光电光谱仪的真空系统

       因为硫、磷、碳、氮等元素的灵敏线在小于200纳米的波段范围内,空气将吸收这些波段的辐射,所以在真空中放置光电光谱仪的光学系统,才可以分析这些元素。因此,必须使用真空光电光谱仪来进行硫、磷、碳等元素的测定。真空光电光谱仪除了一般光电光谱仪的装置以外,还需要对真空系统和控制气氛两个装置进行增加。

       4.光源发生器

       低压电容放电发生器,电弧发生器,火花发生器为光电光谱分析使用的光源发生器。

       5.光源的电极架部分

       对块状试样、棒状试样和对电极进行装载为光源的电极架部分的用途。块状电极架通常可以装载直径超过20毫米的平面试样,有的使用各种样品夹具对装棒状试样、小型试样和薄板试样同样适用。在真空光电光谱仪中,光源电极架具有使用氩气气氛的结构,能够使用流量计和自动阀来对氩气流量进行调节控制。

       6.聚光装置

       由聚光镜系统组成,聚集起光源的光是其作用,并且将其往分光系统射入。对于该系统而言,通常要对光源发出的光辐射进行充分的利用,使大的光强获得,同时需要将仪器的功能充分地发挥出来,使应有的分辨能力达到光源发出的光一般利用单透镜成像法、三透镜中间成像法和圆柱面透镜成像法在准直镜中成像。

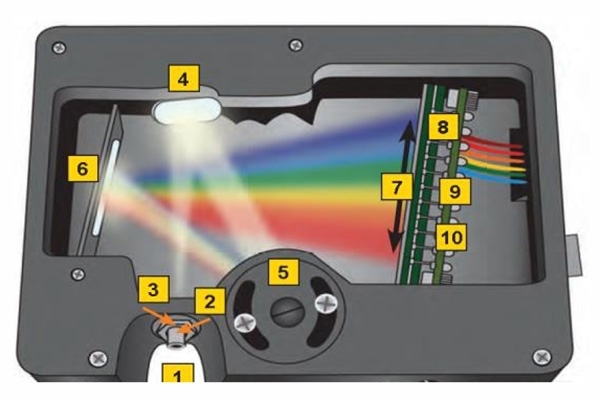

光电直读光谱仪内部

光电直读光谱仪内部
