直读光谱分析仪其实是由多个重要的系统组成，这里为大家带来的是关于光学系统和测量系统的解析，并说明怎么做好这两个系统的维护工作。

       光学系统

       主要包含入射透镜，入射狭缝，光栅，出射狭缝和检测器。

       火花台送到光学室的光经入射透镜聚光后送到入射狭缝，再送到光栅，光栅将这束复合光分成有规律排列的单色光，然后经出射狭缝到检测器，检测器将此光信号转变成电流信号送到电学系统的检测部分进行积分放大。

       光学系统的维护注意事项

       光路结构稳定

       机械变形小，校正到位，可通过恒温和狭缝扫描来控制。

       光路中对于紫外、真空紫外区光谱线在光室中的传输过程中损耗小，可通过气循环或抽真空的方式进行维护。那么，对真空泵等器件的维护成为重点，此外，透光镜片的定期擦拭也成了保证光信号传输效率稳定的重要操作。对于不同型号的仪器来说同，光学系统的稳定和光信号传输效率都是很重要的影响因素，因此需根据各仪器的实际情况进行仪器的维护和检查安排。

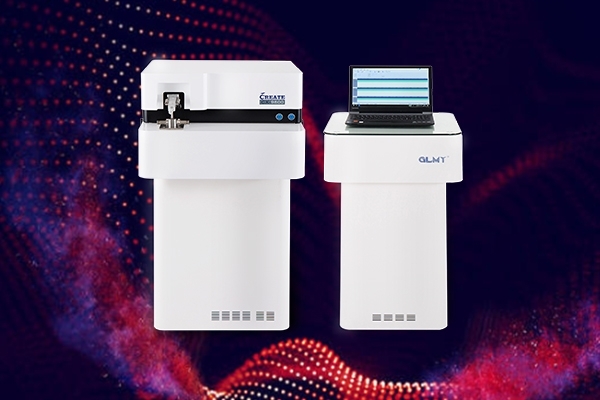

创想仪器CX-9800L型直读光谱仪

       测量系统

       检测器将光信号转变成电流信号后，送到检测系统的积分板的积分通道，经积分放大后，将电流信号转换成电压信号，再送到A/D板上进行A/D转换，将电压信号转换成数字信号，送到CPU处理后再送到计算机处理，显示出所含元素和元素的浓度等数值。所以检测系统包括：电源板（提供+5V和±12V），CPU板，A/D板和积分板。

       测量系统的维护注意事项

       采集器件保持稳定合适的工作状态

       采集器件为光电转换元件，目前的光电直读光谱仪主要采用的是两大类采集器，一种是光电倍增管，另外一种是CCD/CMOS检测器，固体成像系统，任何一种采集器件，都存在着一个和照射光强、工作供电以及输出电信号强度三个方面有关的函数，针对不同的光强，不同的供电，采集器的光电转换效率，以及它的灵敏度、稳定性都会有很大的影响。所以如需自己调节这些参数需谨慎咨询仪器生产商的意见后或严格按照仪器说明书进行调整。

       信号转换的电路板及芯片不能长期处于潮湿、积灰过多的条件下，大部分电路板、芯片遇到灰尘过多或湿度过大的情况都会产生漏电现象，这就会在整个测量系统中产生暗电流，当暗电流大到一定程度有可能造成测量系统电路中的器件损毁的情况。所以务必要保护好仪器的测量系统。有些型号的仪器测量系统置于分光室内部一般情况下不需考虑。但如出现真空泵油倒吸等情况需立即和仪器生产商的技术支持联系。
