光电直读光谱仪目前已经是市场上应用很广泛的一种仪器，应用在生产工艺环节或者产成品抽查。但是我们不可否认的是，在使用过程中还是会出现一些误差，那这些误差又是从哪来的。

       这个先不着急，我们先从其他两方面讲起：

       首先讲的是关于分析精度的问题，它主要受以下几个因素的影响。

       1.光电倍增管和放大器采集系统的精度，在光栅前有一个疲劳灯作光源做试验，称灯曝光试验，可得静态测光精度要小于0.2%。

       2.分光系统的信/噪比要大。

       3.激发光源的激发稳定性有关。

       4.试样元素的分布均匀性有关。

       另外还有在使用前，前期的准备要正确：

       1.仪器本身的安装、调试的正确。

       2.共存元素的差别和它们之间的干扰。

       3.标样与分析试样品之间状态差别。

       4.基体元素的冲淡效应。

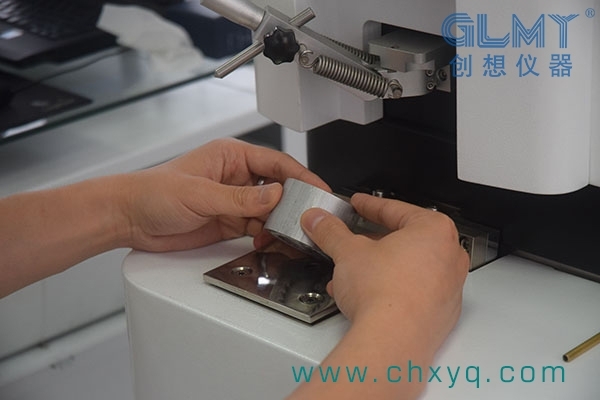

创想仪器GLMY直读光谱分析仪的检测

       最后我们来看误差的主要来源：

       1.氩气不纯：当氩气中含有氧和水蒸汽时，使激发斑点变坏。如果氩气管道与电极架有污染物排不出去，或有浊漏时，分析结果变差。

       2.试样要求表面平整，当试样放在电极架上时，不能有漏气现象。如有漏气，激发试样的声音不正常。激发斑点变白。

       3.对高镍铬钢磨样时，要使用新砂轮片磨样。磨纹操作更加要求严格。

       4.试样不能有偏析、裂纹、气孔等缺陷，试料要有一定代表性。

       5.分析样品与控制标样的磨纹粗细要一致，不可有交叉纹，磨样用力不要过大，而且用力要均匀，要力求操作一致，用力过大，容易造成试料表面氧化。

       6.出射狭维的位置变化受温度的影响最大，因此保持分光室内的恒温系统32℃±0.1℃很重更还要求室内保持温度一致，使出射狹很难偏离。

       7.W电极的顶尖应当具有一定角度使光轴不得偏离中心。放电间隙应当保持不变，否则聚焦在分光仪的谱线强度会改变。重复放电以后，w电极会长尖，改变间隙放电距离。激发产生的金属蒸汽会污染激发。所以必须激发一次后就要用刷子清理电极。

       8.真空度不够会降低分折灵敏度，特别≤200m波长更明显，为此要求真空度达到5x0.01mm/Hg。

       9.透镜内表面用来保持真空，常常受到来自真空泵油蒸汽的污染：外表面受到分析时产生金属蒸汽的附着。使透过率明显的降低，对≤200nm 的碳、硫、磷谱线的透过率很显著降低，工作曲线的斜率降低，所以聚光镜要进行定期清理。

       10.电源电压变化容易引起激发单元的放电电压的改变，电源电压要求10%以内。

       11.温度和湿度的变化。室内温度的增加会增加光电倍增管的暗电流、降低信/噪比。湿度大容易产生高压元件的漏电、放电现象，使分析结果产生不稳定。

       以上就是这次创想仪器GLMY为大家带来的关于光电直读光谱分析仪中误差来源的相关的内容，希望对大家今后的检测工作有帮助。
