服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
直读光谱分析仪检测各类钢材中锰含量
发布时间：2021-11-29 10:17:04 点击：3149
直读光谱分析仪作为钢材元素含量的重要检测手段，对于各类钢材中的关键元素检测有着重要的作用，各类钢材中锰元素含量多少直接影响其性能。
珠光体Mn钢：可提高其强度和耐磨性，塑性亦不错。所以它能细化珠光体组织。（对含碳量较高的钢，Mn↑，塑性稍有降低。对低碳钢则含Mn↑，而韧性↑。
奥氏体Mn钢：有足够高的塑性和很高的耐磨性。所以Mn能增加奥氏体的稳定性，扩大相区得奥氏体。降低淬火时的临界冷却速度。降低钢的临界点（A1和A3）同碳量碳素钢低25~30°C，所以可提高钢的淬透性，淬火时的变形也比较小，因此适于制大截面和复杂的零件。Mn=5%时，Mn降至0°C。
马氏体Mn钢：易使之发脆、淬裂。Mn易溶于铁素体内，形成弱碳化物其稳定性不强。所以加热过程中极易完全溶入奥氏休中，加之其临界点又低，所以晶粒极易粗化、极易淬裂，为此应严格控制淬火加热温度和保温时间，一般均以油淬或流动空气中冷却为宜，只有形状简单件才好用水淬。
调质钢：将降低其塑性（回火脆性影响）。
渗碳钢：Mn的存在能促进渗碳作用，所以能大大提高钢的表面硬度与耐磨性，尤其可贵的是在渗碳时表面软点较少，也不改变过分增碳的倾向。（渗碳后的锰钢，在最后淬火前，应进行一次正火或退火处理，以消除因长时间渗碳造成的心部过热）。

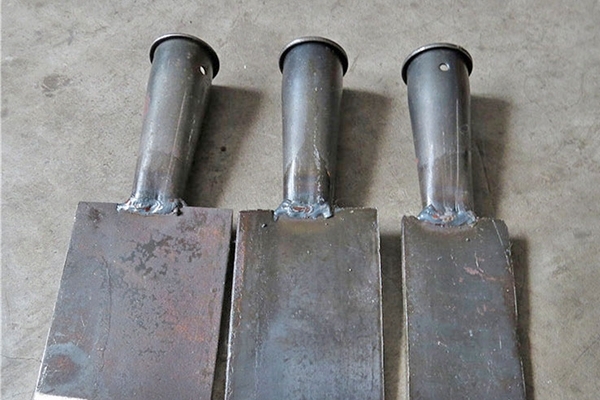

锰钢铁楸

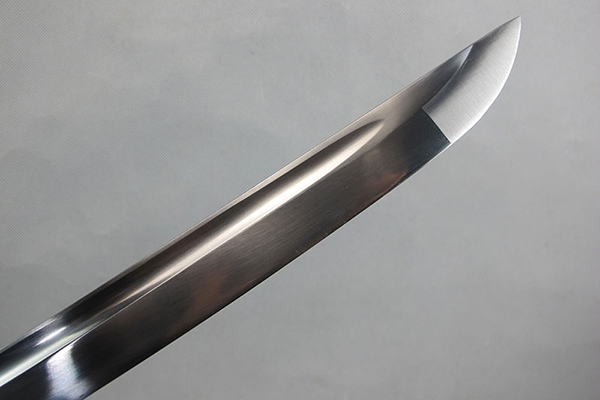

锰钢刀具
结构钢：将促使其回火脆性增强。
工具钢：加入约1%Mn，可减少淬火时的体积变形，这对于精密工具和长形工具来说有重要的意义。（如CrMn、CrWMn钢等）。
使用直读光谱分析仪检测各类钢材中的锰元素，是很重要的。上一篇：直读光谱仪的锰钢检测 下一篇：碳硫仪才是碳含量检测的主力
