服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
直读光谱仪分析必须白口化铸铁样品
发布时间：2022-04-22 10:07:53 点击：2686
白口化铸铁样品是直读光谱仪分析的重要步骤，也同样是直读光谱分析方法的必要条件。
“白口铁”是的断口是白色的、具有金属光泽微小晶粒，“白口铁”晶粒细小，化学成分均匀，适合光电直读光谱分析。“白口铁”是铁水急冷情况下形成的，也就是让灼热的铁水在尽可能短的时间内变成固态的铁，这种铁就叫“白口铁”，“白口铁”质地脆，却坚硬，其中的碳和硫多数以碳化铁、硫化铁的状态存在，液态的铁化学成分是比较均匀的，在急冷得情况下，形成单质的碳、硫小颗粒，而是均匀地分布在介质中。
所谓“白口化”就是一个铁水浇注的过程和“白口铁”形成的程度，往往浇注完一个样品很难完全“白口化”，通常越往表面，“白口化”程度越高。怎么样可以提高“白口化”的程度呢？一般样品的浇注采用耐火材料制成的样模，而制做“白口化”样品需要用钢模，底板也要采用钢板，如果有条件，采用铜板，这样散热效果更好，而且不要采用圆柱形样模，要采用“酒盅”型样模，这样“白口化”程度才会更高。

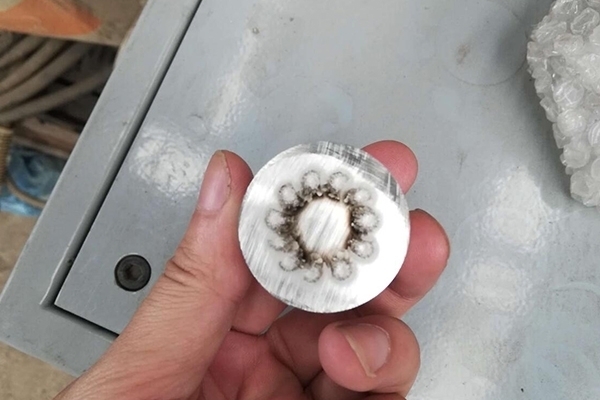

直读光谱仪样品的磨制
如何做好“白口化”
提高浇注试样的温度，增加铁水的过冷度，这样可避免和减少作为石墨核心的夹杂物，从而提高白口化程度，浇注温度要求在1400摄氏度以上。
提高浇注试样块的冷却速度，改善铸态试块的冷却条件，减少试块的厚度，增加试块的冷却面积，这是促进试样白口化的有效方法。铸态铁水的急冷，使得来不及或很少析出游离石墨，一般采取铜模浇注法较好。
在铁水中加入反石墨化元素。铁水中石墨碳的析出与其化学成分有极密切的关系，加入反石墨化元素能抑制石墨核心的形成，促进试块白口化。
做好铸铁样品的白口化处理，对直读光谱仪的分析有着积极的作用。上一篇：直读光谱仪检测样品的获取和保存 下一篇：直读光谱磨样机的正确操作方法
