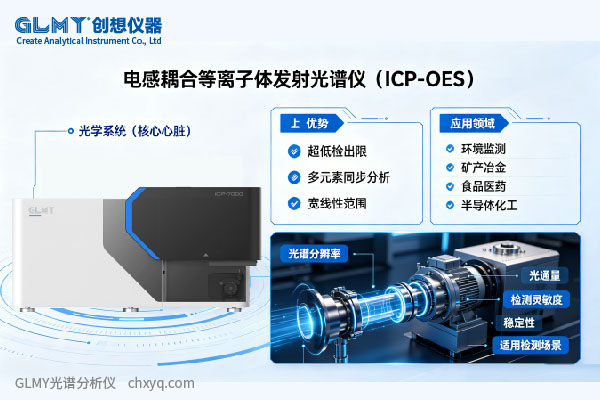

电感耦合等离子体发射光谱仪（ICP-OES）凭借超低检出限、多元素同步分析、宽线性范围的优势，广泛应用于环境监测、矿产冶金、食品医药、半导体化工等领域。光学系统是ICP仪器的核心心脏，直接决定仪器的光谱分辨率、光通量、检测灵敏度、稳定性以及适用检测场景。

ICP-OES光谱仪光学系统

一、ICP光学系统基础核心架构

       ICP光学系统主要承担等离子体光源采光、光束处理、光谱色散、信号采集转化的全流程工作，整套系统高度集成且对密封性、抗震性、温控精度要求极高，通用基础架构分为五大模块，各模块协同保障光谱检测精度。

1.1 采光导入模块

       作为光学系统的入口，核心作用是精准采集ICP等离子炬的发射光，过滤杂散光、散射光，拦截高温炬管产生的热辐射，避免热能损伤后端光学镜片。同时可调控通光量，保证入射光束均匀、稳定，为后续分光处理奠定基础，是降低检测背景干扰的关键模块。

ICP-OES光谱仪光学系统

1.2 色散分光模块

       整套光学系统的核心核心部件，核心元器件为光栅、棱镜、反射镜。功能是将等离子体发射的复合富线光谱，按照不同波长进行精准拆分，分离出目标元素特征谱线。不同分光结构直接决定仪器波长覆盖范围、分辨率、谱线分离能力，也是区分ICP光学系统类型的核心依据。

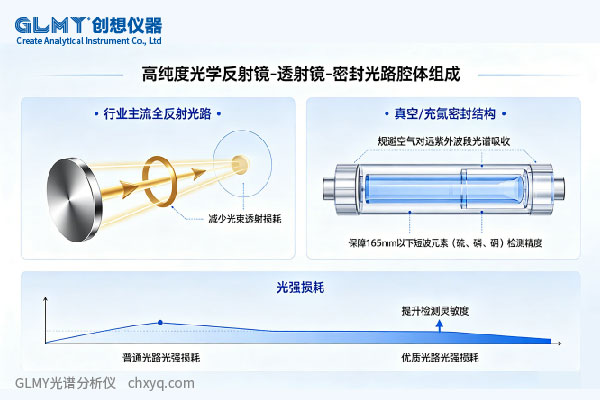

1.3 光路传输模块

       由高纯度光学反射镜、透射镜、密封光路腔体组成。行业主流仪器采用全反射光路设计，减少光束透射损耗；光路腔体多为真空或充氩密封结构，规避空气对远紫外波段光谱的吸收，保障165nm以下短波元素（如硫、磷、硼）的检测精度。优质光路可最大限度降低光强损耗，提升检测灵敏度。

1.4 信号检测模块

       负责将色散后的光信号转化为电信号并完成数据采集，主流检测器分为CCD（电荷耦合器件）、CID（电荷注入器件）两类。科研级仪器通常搭配低温制冷技术，将检测器温度降至-40℃~-50℃，抑制暗电流噪声，降低基线漂移，提升微量、痕量元素检测稳定性。

ICP-OES光谱仪光学系统

1.5 温控防震模块

       属于辅助核心模块，光学镜片、光栅对温度形变、机械震动极度敏感。专业ICP光学系统配备恒温控制系统，温控精度控制在±0.1℃，同时采用防震底座、刚性光路支架，隔绝外界震动干扰，长期保障波长校准精度，减少仪器漂移故障。
