服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
直读光谱仪测铸铁，样品一定要白口化吗？
发布时间：2022-06-07 08:46:23 点击：2692
我们都知道，碳元素比较难检测，是因为碳元素在汽化后会与空气发生反应，碳在氧气中充分燃烧，变成二氧化碳。于是我们在使用直读光谱仪时，需要对样品进行处理，白口化的意思是碳在试样表面，以碳化合物的形式存在。
铸铁碳元素
再不同的铸铁中，碳元素的存在都是有所不同，灰铸铁中，碳大部分体现为是片状石墨，在球墨铸铁中，碳元素又体现为球状石墨，在蠕墨铸铁中，碳元素介于片状和球状之间。这代表了材质中碳元素不均匀，当进行白口化处理后，碳通过熔样，将碳元素变成了碳化合物，此时用直读光谱仪进行激发，就能检测出准确稳定的结果，白口化做的不好则影响检测效果，铸铁的检测面必须是完全的白口组织。
铸铁只需要将铸铁快速冷却，断口形成亮白色，就能变成白口组织，此时，碳元素已经变成了碳化物，存在的白口化的位置。将白口铸铁转变成可锻铸铁的退火工艺。缩短退火时间的主要方法是调整铁水成分、进行孕育处理和预热处理等。如先进行一次正火或淬火，在300～400℃保温3～5h;加快铸件的冷凝速度细化晶粒。

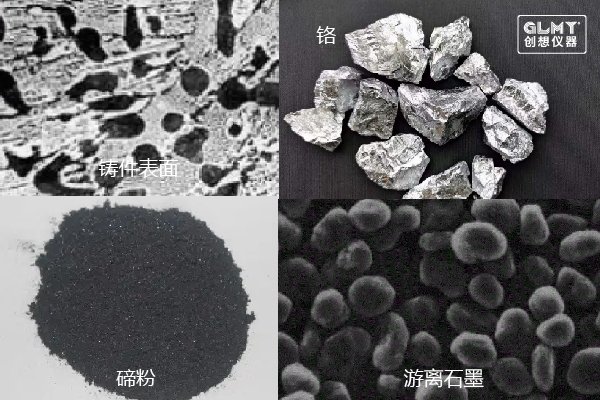

表面如果存在游离石墨就会影响激发效果，C或者S元素的检测将会变得困难。合金铸铁碳含量高，球墨铸铁同样，碳在物质中所占比例实3-4%，将这样的铁水浇铸成白口样品，急冷，使得来不及或者析出游离石墨。铁水浇铸时，减少厚度得到的样品检测出来更加准确，白口化程度好。还能加入反石墨化元素，这样也能阻止游离石墨析出。石墨化的元素有铬、秘、锑、啼等，加入铬含量会影响原先铬的分析，加入碲粉不会干扰其他元素的检测。
样品材质
浇铸样品的温度对白口化也有影响，温度控制妥当，不低于14000度时候，能满足制备要求，提高白口化程度，冲天炉温度不够稳定，若温度低，白口化不完整，检测困难。白口铸铁仅用于制作耐磨的农具、磨球、叶片、泵、轧辊等。
铸铁用直读光谱仪进行检测时，需要进行白口化，否则影响检测精度，样品一定要进行白口化。
上一篇：原子发射光谱和原子吸收光谱原理对比 下一篇：直读光谱仪的维护周期
