(1）激发光源。激发光源是为了蒸发局部样品而提供电源。光源操作的定时、光源性能的选择、光源操作参数，均由测量控制单元所给出的信号来控制。这些信号来自计算机的指令，并通过光谱仪的测量板，由操作者通过软件程序来设计和完成这些功能。

(2）分光系统。由一个或两个电极架组成，用于夹持激发样品。电极架装在分光仪上。样品可以是平面的块样、棒状。激发光源连接到电极架上，与电极架装上电极相连通。当样品被激发时，光能量通过入射狭缝射到凹面光栅上，光栅将光分解成光谱线

这些光谱线代表样品中各个元素。各元素光谱线的强度和样品中元素的含量成正比，每一元素至少有一条光谱线通过出射狭缝，射到光电倍增管的打拿极上。当元素的浓度变化时，光谱线的强度也变化，光电倍增管的输出电流也随之变化。

除了元素光谱线之外，用一条光谱线作为基体线（也称内标线)。内标线的光强值和元素的光强值相比，称为光强比值。这个光强比值是计算元素含量的变数。通过计算机软件就可以将这个光强比值计算出对应元素的百分含量。

分光系统装配在真空光学室内称真空光电直读光谱仪。光电倍增管的高压供电可由计算机软件控制，也可用手动控制。

(3）测量控制单元（简称MC)。测量控制单元具有智能，含有单板计算机和上位计算机进行数据交换，接受上位机的操作指令等等。MC内包括多块印刷电路板和一个低压电源组件。输入电压可选择115V和220V交流。

(4)真空系统。光电直读光谐仪可分为真空型和非真空型两种结构。真空型光电直读光谱仪的用途一般而言是为了作钢铁炉前快速分析。用这种仪器不仅可以分析钢铁中的合金元素，同时可以分析它们中的碳、磷、硫三个元素。由于碳、磷、硫等元素要用200nm以下波段的辐射，不用真空型，则这些元素的光强度将被空气中的氧气和水汽吸收。

(5）计算机。所用计算机型号取决于软件的需要。操作者使用软件程序来命令计算机进行测量控制的操作，也可用程序来建立被分析元素的校正曲线。

(6）氩气控制气氛。采用真空光电直读光谱仪，使用低压火花激发光源，它要求电极架燃烧腔内充满氩气（纯度为99.999%)，使样品在控制气氛下激发。如果氩气纯度不高，或压力不够，造成低压火花非控制气氛下激发，获得的数据相差大，甚至不能激发样品，样品表面激发点呈白色状态。

(7）狭缝扫描。光谱仪采用一个复杂而又敏感的光学系统。光谱仪环境温度的变化会使光学系统有微小变化，从而使光谱的中心位置不能完全与出射狭缝的几何中心位置重合，这种偏离会影响分析结果，每台真空光电直读光谱仪都具有狭缝扫描这一功能。

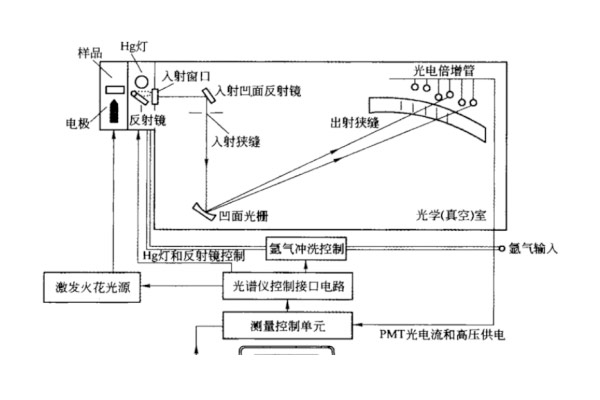

直读光谱仪的原理组成

后面我们一个一个模块的理解，我们就能彻底了解这种仪器的原理和理解一些测量过程中会发生的现象。更好地去使用直读光谱仪。
